lunes, 24 de enero de 2011

Montaje culata

Bueno al fin tenemos la culata llegada del rectificador, nos ha dado un repaso incluso mayor de lo que queriamos (€€€€) pero bueno, al menos sabemos que esta repasada totalmente, verificada, soldada y planificada asi que fiabilidad por ese lado, esperamos!


La unica pega es que al haber soldado justo debajo de la bujia de la izquierda, como se puede observar el canal se ha cegado un poco, al poner la junta casi la mitad de la entrada circular que va por ahi queda cegada asi que hay que optimizar los pasos de agua, nada que con una dremel no se pueda hacer!!

Y una vez dejado todo como toca a montar.


Nota mental, siempre cambiar los tornillos en este tipo de culata. Nosotros no lo hicimos y no cogian el apriete adecuado, asi que con la culata medio apretada nos toca cambiar todos los tornillos. Con cuidadito y buena letra, uno a uno despues de haber aflojado todos casi a tope para no levantar la culata entera, solo cambiar los tornillos. No hay que ahorrar en estos casos... ademas, no valen nada de dinero!!! supongo que seran tan barato porque como se cambiaran mucho ya los haran en función de eso.




Instalacion electrica 2

Bueno, un poco mas de soldador, cable, termoretractil.... y mas o menos la parte del motor esta quedando asi

Los reles de la izquierda ( si si, son distintos, pero es que no encuentro el otro que tenia igual al nagares de la der) son 1 para cada pareja de faros auxiliares, con un interruptor cada uno con luces puesto en el interior del coche.
Los reles del centro son 2 para cortas y 2 para largas y los fusibles de la derecha para los reles y las 2 tomas de mechero interiores.

Solo me falta conectar a los fusibles las 2 tomas de corriente del interior y enfundar todos los cables que pueda para que se vea el minimo cable suelto por ahi, no me gusta ver cables en los huecos motor!!

jueves, 20 de enero de 2011

Lección práctica de como hacerse uno mismo un snorkel, o mejor dicho, un taper-snorkel.

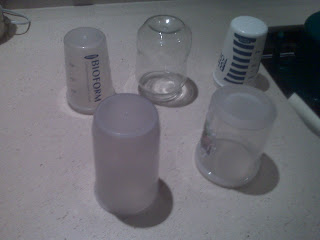

Primero vaciamos los envases con tapa roscada y juntamos los candidatos a cilindro y tapa inferior:





Seleccionamos el que mejor cumpla por volumen y forma y le preparamos la base perforando un paso de 50 mm para el PVC:

Una vez realizado el paso, enroscamos las dos piezas de PVC y procedemos a perforar la base para el paso del aire.




Enroscamos el conjunto y ponemos el tubo de PVC paralelo al parabrisas y ya tenemos Snorkel. Precio de coste aproximado 19 euros.

Modificaciones al logo

SNORKEL

Esta es la nueva adquisición tecnológica, SNORKEL modelo PANDEROL, marca LEROY&MERLIN:


XGRAU

lunes, 17 de enero de 2011

Instalacion electrica

Hay una cosa a la que tanto javi como yo le tenemos bastante mania, y es la cinta aislante. Si, es algo util para ocasiones pero no es para hacer instalaciones electricas en condiciones y menos duraderas.

Asi que la vista se me fue a la instación chapucera de reles para las luces. Los anteriores dueños tuvieron buena intención para ponerle reles, pero habilidad no demasiada, un manojo de cables, cinta aislante a toneladas, empalmes simplemente doblando cables y mas cinta aislante, sin fusibles de ningun tipo y los cables por en medio de todo. Para al final empaquetar los fusibles con mas cinta y cojerlo por ahi con bridas... miedooooooooo


Y ojo que en esta foto no da tanto miedo como en persona!!!
Asi que a quitar la cinta negra a ver que nos encontramos...


Aqui ya va dando mas miedo verdad???
Hay que desmenuzar todo esto y hacerlo como dios manda!!


Asi que de compras! hay que ir a por material electrico para montar todo esto como dios manda!
Compras de hoy!!
2 faros antinieblas blancos
2 faros largo alcance
4 bombillas H5 (R2H) de 60/55w
1 portafusibles de 6 vias
terminales faston
Algo de cable.......

Me falta comprar cable rojo y mas tubo termoretractil, este viernes tarde seguiremos y espero minimo dejar terminado todos los fusibles y reles.
Van 4 reles para los faros principales (2 para cortas y 2 para largas) 1 rele para antinieblas y otro para largo alcance
Los fusibles iran 1 para cortas, 1 para largas, 1 antininieblas, 1 largo alcance, 2 para 2 tomas de mechero interiores

Alejandro

Desmontando culata

El coche cuando lo compramos tenia un poco de mayonesa y tragaba agua, asi que lo primero a desmontar culata. Quitamos el capo para trabajar mejor y desmontamos todo lo que pudiera molestar, escape, colectores, correas, maguitos... lo tipico.



Antes de levantar la culata comprobamos las marcas de posicion del cigueñal/arbol de levas y el punto maximo del cilindro 1, no sea que metamos la pata en el montaje (cosa bastante probable...)

Despues de levantar culata el bloque salio bastante buien, sin marcas de desgaste, los pistones no tienen holgura... este bloque esta nuevo!!! No tenemos ni idea de los km que puede tener ya que viene de un desguace pero la pinta es de tener bastante pocos o estar bien hechos, pena de junta de culata!


En la culata parece que la fuga era pequeña y estaba en el cilindro 1, ya que no pusimos tapon en el viaje y no tenia presion en el circuito de agua tampoco paso demasiada en los 350km de camino que hicimos con el, de hecho el aceite ha salido limpio, sin la mas minima traza de agua en el. Da hasta pena no reutilizarlo!!



Asi que limpieza del bloque y la culata al rectificador, a planificar y verificar.
Una de las pegas que tubimos al sacar la culata es que una bujia la pusieron mal y no esta recta, la dejamos para que el rectificador la saque y arregle la rosca

 Y hay que limpiar las demas piezas tambien!


Alejandro

Empieza la faena

Ya estamos a sabado 15... el trabajo duro comienza y el coche llega a lo que sera su futura casa, mi "chamizo" aun no llega para llamarlo taller. Aqui se va a pasar el proximo mes castigado hasta que terminemos todo, y no hay mas tiempo que hay que probarlo antes del raid, no quiero bajarlo del elevador el dia de antes!!

Y lo primero unas fotos mas detalladas de los bajos del coche... que se que a todos nos gusta mucho ver las enaguas de un coche asi tal cual (al menos a mi me encanta, es un vicio ir por debajo de los coches mirando y remirando)


Y ahora empezamos con el trabajo duro!!

Alejandro

Javi jugando con los lapices de colores

No, Javi no tiene 7 años, aunque lo parece....

jueves, 13 de enero de 2011

Compra

Martes dia 11, otra vez de buena mañana, otra vez el movil... otra vez Javier, pero esta vez son buenas noticias sobre un coche! El de barcelona que no contestaban ha llamado y el coche esta disponible. Tiene las pegas que nos comentaba de culata en mal estado pero el coche funciona y tiene todo al dia, seguro itv etc.... y facturas por mas de 1000€ hechas en el ultimo año en el coche asi que lo reservamos y quedamos para el dia siguiente a las 11 alli.

Miercoles dia 12. Paseito hasta Barcelona y alli nos esperaba este... el panderol!

Una revision superficial indica claramente un problema de junta de culata, en el tapon de aceite habia mayonesa y el aceite estaba algo liquido, mantenia viscosidad pero no era fiable. Muchas piezas de repuesto en el maletro, todos los manguitos nuevos, palieres, arbol de transmision, ruedas traseras a estrenar, frenos.... un monton de cosas positivas!

Asi que a probarlo. Una vuelta por los alrededores, un descapando para probar la traccion 4, la temperatura no hace nada raro y el motor responde bien asi que SI QUIERO!!!

Gestoria, (sablazo del 15) y decision a tomar. Llamamos grua o lo intentamos??
El instinto de aventura nos manda intentarlo asi que cojemos la carretera de la costa y El Garraf nos deleita con sus impresionantes vistas.


Tras mas de 20 km por la costa y la temperatura del coche totalmente estable entre poco mas de 70º la cosa pintaba bien, asi que paramos a chequear. Agua seguia teniendo bien, el coche respondia bien. Todo demasiado bien no? Javi penso que mejor quitar el tapon de agua del vaso de expansion para evitar cualquier sobrepresion en el circuito y nos fuimos a buscar un taller de mecanica rapida para hacer un cambio de aceite a la desesperada y arriesgarlo todo.
Y alli que lo encontramos, un Norauto pasando Sitges. El coche sin calentarse lo mas minimo, agua habia perdido poca a pesar de ir sin tapón y poco mas de 300km que no separaban de casa

Ya con el coche subido al elevador pudimos chequear perfectamente los bajos, casi ni les dejamos trabajar, los 2 cotilleando por los 2 lados, yo haciendo fotos, javi grabando video. Menos mal que el trabajador era simpatico y no nos dijo nada!



Que raro, marcas de poner el gato donde no toca, porque la gente siempre pone el gato mal???
Los bajos sin oxido, bastante limpios, sin golpes, todos los guardapolvos con pinta de nuevos (en facturas habuia unos cuantos) Unas pequeñas fugas de aceite en el grupo trasero y delantero. Los amortiguadores limpitos y nuevecitos... Y tanto Javi como yo con una sonrisa de oreja a oreja disfrutando viendo el coche por debajo. Nuestra nueva adquisicion!!!

Asi que... carretera y manta! A casa!!!!


El camino nos lo turnamos primero un rato yo y luego Javi hasta llegar, con 3 paradas para llenar de agua poniendo unos 2l en cada una de ellas pero la temperatura nunca llegando ni a los 90 y solo cuando se le apretaba, a ritmos normales sobre 70 poco mas, poco menos. Y de velocidad pues no le quisimos apretar mucho pero Javi lo puso a mas de 120 en varios ratos. No es velocidad de la luz pero tampoco le queriamos apretar las tuercas en ese estado.
La unica pega fue que hizo 3 o 4 veces algo raro, parecia que durante 1 segundo el coche se quedaba sin alimentación o sin chispa, pero al segundo volvia a ir normal como si nada hubiera pasado.
Y al final LLEGAMOS

Alejandro

Busqueda

Mismo dia 10, busqueda frenetica de todos los pandas 4x4 que podemos encontrar en internet, unos 15 coches en total con precios que varian entre los 700€ y mas de 3500€. Llamamos a un monton de anuncios y todos los de menos de 2800€ estan vendidos...
Al final acaba el dia sin tener nada claro. Pero... por la noche me llama Javi que ha encontrado uno en barcelona, con el motor mal a buen precio pero no le contestan al movil asi que no hay nada que hacer con este tampoco, todavia.

Alejandro.

Comienzo

Dia 10, poco mas de las 8 de la mañana, de repente suena el movil, es Javier:
-"Hola Alejandro, ¿te vienes a marruecos de raid con un Panda?"
-"Vale"
-"Quedamos a medio dia y lo hablamos"
-Vale"

Ese mismo dia, unas horas despues ya estaba el preingreso hecho...

Y aqui comienza la aventura!!!

Alejandro.
